Üzən dəniz külək turbinləri üçün platformalar

LWY Steel Structure-dan üzən dəniz külək turbinləri üçün yüksək keyfiyyətli platformalar sərt açıq dəniz əməliyyat mühitləri üçün hazırlanmış möhkəm, dəniz səviyyəli polad konstruktiv həllərdir. Yüksək möhkəmlikdə korroziyaya davamlı polad və optimallaşdırılmış hidrodinamik konstruksiya ilə tikilmiş platformalar mürəkkəb dəniz şəraitində əla sabitlik, külək və dalğa müqaviməti və yorğunluğa qarşı performans təmin edir.

Anti-pas, antikorroziya və seysmik gücləndirmə texnologiyalarını birləşdirən dəniz külək platformalarımız okean axınının təsirinə, güclü külək vibrasiyasına və dəniz suyu eroziyasına effektiv müqavimət göstərən üzən külək turbinlərinin sabit uzunmüddətli işləməsini dəstəkləyir. Dənizdə bərpa olunan enerji layihələri üçün nəzərdə tutulmuş bu zavoddan birbaşa polad platformalar ciddi beynəlxalq dəniz mühəndisliyi və dəniz külək enerjisi tikintisi standartlarına cavab verən yüksək struktur təhlükəsizliyi, uzun xidmət müddəti və fərdiləşdirilə bilən struktur xüsusiyyətlərinə malikdir.

Məhsulun spesifikasiyası

Dəniz Mühitinin Problemləri

Duz Sprey Korroziyası

Dəniz zonalarında atmosfer duz yükləri ISO 9223-də ən şiddətli korroziya kateqoriyası olan C5-M kateqoriyasına aiddir. Düz rənglənmiş polad bir neçə il ərzində sıradan çıxır; üzən dəniz külək turbinləri üçün platformalar başlanğıcdan laylı mühafizə tələb edir.

Dalğa və Yorğun Yükləmə

Üzən strukturlar heç vaxt hərəkətini dayandırmır. Dalğalar, küləklər və turbinin işindən yaranan dövri yüklər yorğunluq gərginliyi yaradır ki, bu da qaynaq keyfiyyətini və tikinti standartlarından xeyli yüksək detalların dizaynını tələb edir.

Giriş və Baxım Məhdudiyyətləri

Dənizdən 20 km məsafədə platformanın yenidən rənglənməsi gəmi günləri və hava pəncərələri ilə ölçülür. Zavodda tətbiq olunan korroziyadan qorunma davamlı qorunma olmalıdır.

Materiallar və Korroziyadan Mühafizə

Polad Dərəcələri

üzən dəniz külək turbinləri üçün platformalar Q355B/Q355D, S355 və ya layihənin spesifikasiyasına uyğun olaraq aşağı temperaturda xidmət üçün sertifikatlaşdırılmış təsir xüsusiyyətlərinə malik ekvivalent dəniz dərəcəli struktur poladdan hazırlanır.

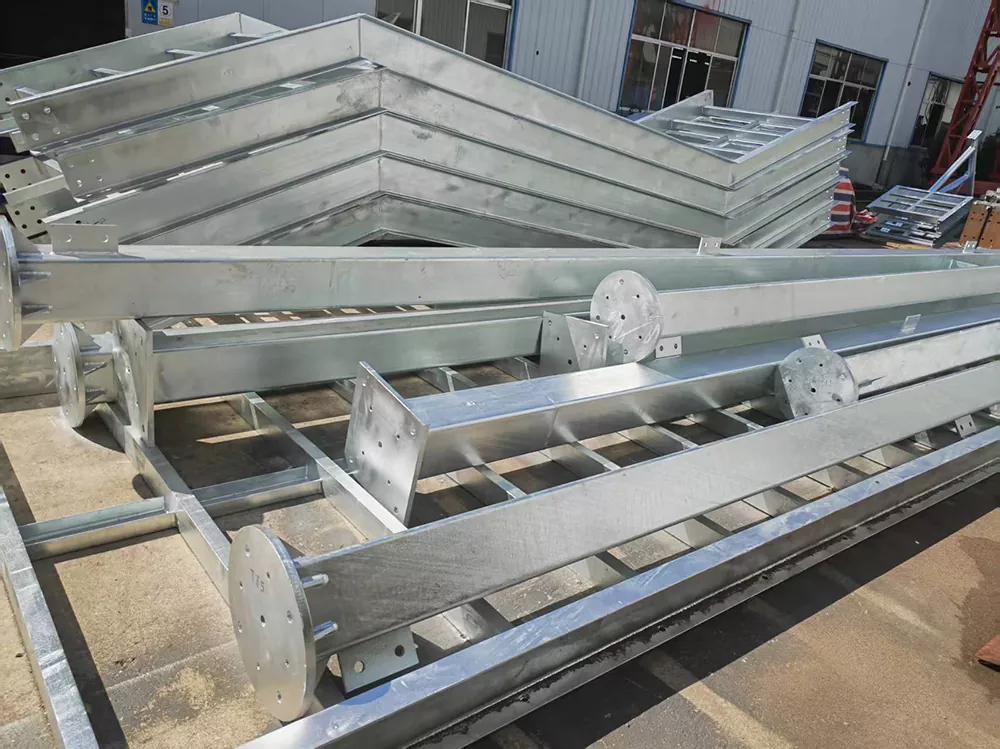

İsti Daldırma Galvanizləmə

Kiçik platformalar və gəzinti yolları ISO 1461 standartına uyğun olaraq minimum sink qalınlığı 85 μm olan isti daldırma sinklənmişdir və dəniz havasında onilliklər ərzində baxımsız qorunma təmin edir.

Kaplama Sistemləri

Böyük ilkin strukturlar dəniz örtük sistemi alır: sinklə zəngin astar, aralıq epoksi və poliuretan və ya polisiloksan finiş, Sa 2.5-ə qədər atışdan sonra havasız sprey ilə tətbiq olunur.

Katodik mühafizə interfeysi

Sualtı konstruksiyalara qoşulan komponentlər, müəyyən edildiyi hallarda qaynaqlanan anodlar da daxil olmaqla qurban anodları və təsirlənmiş cərəyan sistemləri ilə uyğunluq üçün təfərrüatlıdır.

İstehsal və Qaynaq Keyfiyyəti

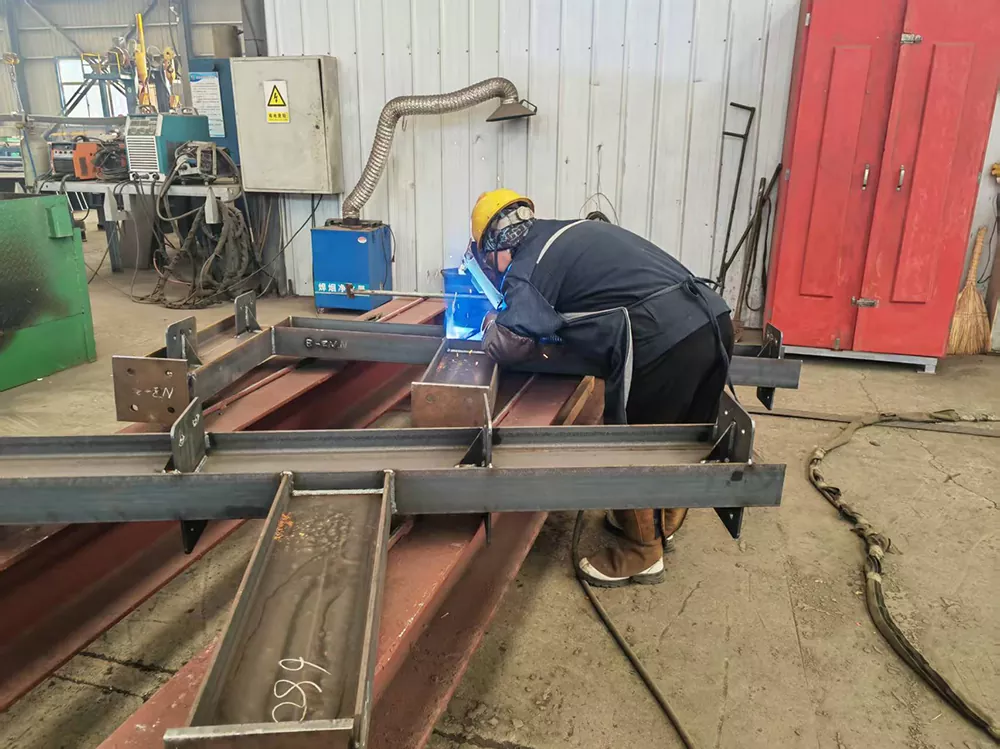

Qaynaq

Bütün qaynaqlar EN ISO 9606 və ya AWS D1.1 standartlarına uyğun sertifikatlaşdırılmış qaynaqçılar tərəfindən yerinə yetirilir, qaynaq prosedurları istehsaldan əvvəl tələb olunur.

Qeyri-dağıdıcı sınaq

İlkin elementlərdə qaynaq qaynaqları 100% ultrasəs və ya radioqrafik yoxlanılır; fileto qaynaqları müştəri ilə razılaşdırılmış nümunə əsasında maqnit-hissəcik yoxlanılır.

Ölçü nəzarəti

İstehsal çubuqları və yoxlama qurğuları sıx toleranslar daxilində boltlar-qrup aralığı və flanşın yastılığı kimi kritik ölçüləri saxlayır, beləliklə, dəniz montajı sahədə yenidən işlənmədən birlikdə gedir.

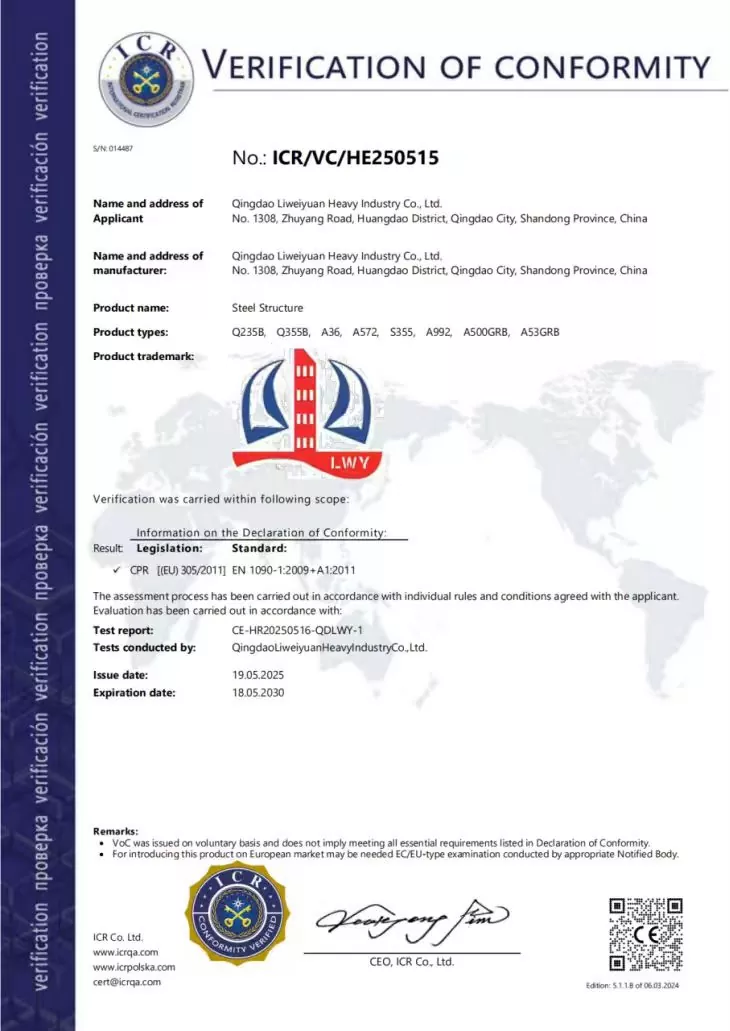

Sertifikatlar və Keyfiyyət Standartları

Tətbiqlər

LWY Steel Structure dənizdə üzən külək turbinləri və əlaqədar komponentlər üçün platformalar hazırlayır:

1. Turbinlərə xidmət və texniki xidmət göyərtələri

2. Qüllə və üzən gövdə arasında keçid platformaları

3. Piyada keçidlərinə, eniş meydançalarına və qoruyucu qurğulara daxil olun

4. Yanalma və idarəetmə sistemləri üçün avadanlığın dəstəkləyici çərçivələri

5. Helikopter və kran postamentinin dayaq strukturları (istək əsasında)

Tez-tez verilən suallar

S1: Üzən dəniz külək turbinləri üçün platformalar üçün hansı polad markalarından istifadə edirsiniz?

A1: Q355B/Q355D, S355 və ya A572 ekvivalentləri, sertifikatlaşdırılmış aşağı temperaturda təsir xüsusiyyətlərinə malikdir, layihə dizaynı əsasında seçilmişdir. Hər boşqab və bölmə üçün material sertifikatları verilir.

S2: Korroziyadan qorunma necə tətbiq olunur?

A2: Səthlər Sa 2.5-ə qədər püskürtülür, daha sonra sinklə zəngin astar, epoksi aralıq və poliuretan örtükdən ibarət dəniz sistemi ilə örtülür və ya daha kiçik komponentlər üçün ISO 1461-ə uyğun isti daldırma sinklənmişdir. Sistemin ümumi qalınlığı adətən 240 μm-dən çox olur.

3-cü sual: Siz sinfi cəmiyyətin tələblərinə cavab verə bilirsinizmi?

A3: İstehsalatımız və QC sistemimiz DNV, ABS və CCS təcrübəsinə uyğundur və biz layihənizin göstərdiyi qaynaq və NDT tələblərinə uyğun işləyirik. Üçüncü tərəf sorğusu istənilən mərhələdə qəbul edilir.

S4: Dəniz komponentləri üçün çatdırılma qabiliyyətiniz nədir?

A4: Üzən dəniz külək turbinləri üçün platformalar illik 20.000 tondan çox polad komponentlərin emal gücünə malik olan və Qingdao limanından 36 km məsafədə yerləşən Qingdao fabrikində istehsal olunur, beləliklə, böyük dəniz partiyaları dənizlə səmərəli şəkildə göndərilir.

S5: Siz quraşdırma dəstəyi təmin edirsiniz?

A5: Biz montaj çertyojlarını, qaldırma planlarını və qaynaq xəritələrini təqdim edirik və mühəndislərimiz tələb olunduqda uzaqdan rəhbərlik və ya yerində nəzarətlə dənizdə montajı dəstəkləyir.
