İnşaat mühəndisliyi sahəsində,polad quruluşlar, səmərəli mexaniki xüsusiyyətləri və çevik dizayn imkanları ilə müasir memarlıq üçün əsas seçim halına gəldi. Yeni başlayanlar üçün, polad quruluşların əsas struktur formalarını və seçim məntiqini mənimsəmək peşəkar imkanların kilidini açmaq üçün açardır. Aşağıda,ŞirBeş tipik quruluşu sistematik şəkildə izah edəcək: yüngül polad portal çərçivələri, polad çərçivələr, polad şəbəkə çərçivələri, kabel-membran quruluşları və boru trusses.
Əsas quruluş və yük daşıyan xüsusiyyətlər

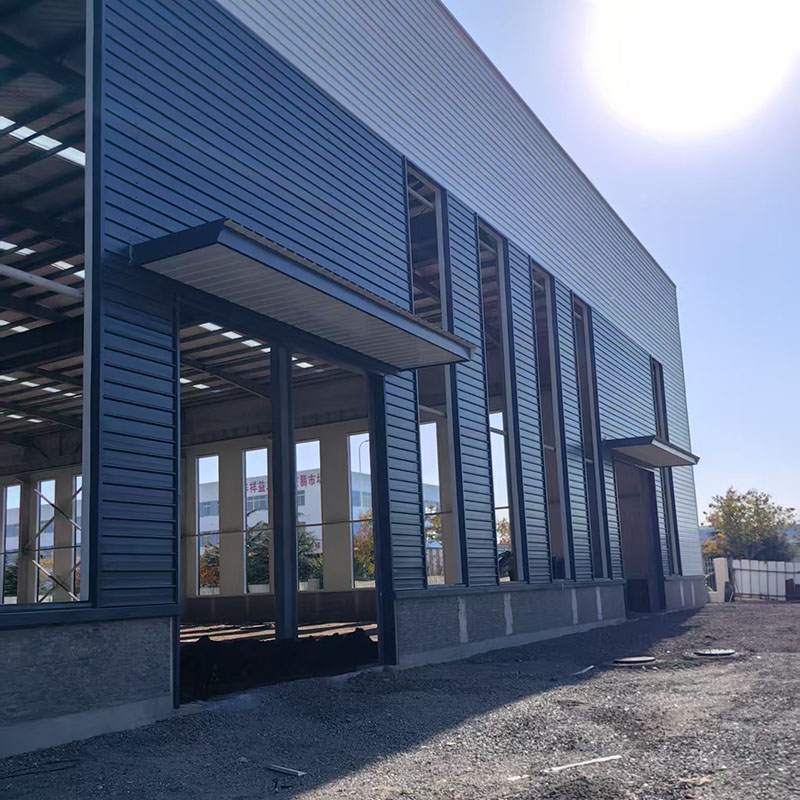

Yüngül polad portalpolad quruluşuPortal çərçivəsindən, purlin sistemi (c / z polad) və bir dəstək sistemi, bir planar yük daşıyan sistemin meydana gətirdiyi bir dəstək sistemidir. Onun əsas üstünlüyü, şüa və sütun çarpaz hissələrinin daxili qüvvələrə görə optimallaşdırıldığı, səmərəli maddi istifadəyə nail olmaqla, onun dəyişkən çarpaz bölmələrindədir. Yüngül büzməli polad təbəqələrin damları və divarları üçün istifadə beton strukturlarla müqayisədə 40% -60% -i 40% -60% azalır.
Tipik tətbiq ssenariləri
Bu, sənaye binalarına (yüngül fabriklər, anbarlar, anbarlar və logistika) və ticari obyektləri (sərgi salonları və qarajlar), 20-30 metr olan və 10 metrə qədər yüksəkliklər yüksək olan ticarəti qurğuları (sərgi salonları və qarajlar). İnşaat cəmi 4-8 həftə çəkir və dəyəri konkret quruluşlardan 20% -30% -dən aşağıdır.
Struktur xüsusiyyətləri və sistem üstünlükləri
Sərt birləşmələr (tam qaynaqlı / bolt və qaynaqlı / qaynaqlı / qaynaqlı / qaynaqlı / qaynaqlı / qaynaqlı / qaynaqlı hibrid) ilə əlaqəli polad şüaları (H-formalı polad / kompozit şüaları) ibarət olan bir məkan yüklü bir sistem (H-formalı polad / kompozit şüaları) 9 metrdən çox böyük sütun boşluqlarını yerləşdirə bilər. Dəstək sistemi ilə ifadə edilmiş oynaqları birləşdirərək,Polad quruluşumüxtəlif seysmik istehkam tələblərinə çevik şəkildə uyğunlaşa bilər.
Tətbiq olunan bina növləri
Çoxmərtəbəli reklam: 5-15 mərtəbəli ofis binaları (məsələn, soux binaları) sərbəst bölünməz döşəmə ilə açıq ofis tələblərinə cavab verməyi planlaşdırır.
Sənaye: Həddindən artıq seminarlar (məsələn, emalatxanalar kimi) yerüstü kranları 50 tondan yuxarıya qoya biləcək.
Seysmik davamlı binalar: Yüksək çeviklik onu zəlzələ meylli ərazilər üçün seçilən quruluşa çevirir.
Həndəsi tərkibi və mexaniki üstünlükləri
Grid naxışında sferik oynaqlar vasitəsilə bağlanan polad boru üzvlərindən ibarət olan bir məkan yüklü sistem balanslaşdırılmış iki istiqamətli əyilmə sərtliyə nail olur. Düz şəbəkənin qalınlığı, əhatə dairəsinin təxminən 1/10-1 / 15/15/15-i, əyilmiş şəbəkənin artması isə 7 / 6-1 / 8-dir. Ümumi polad quruluş yalnız 30-50 kq / ㎡ polad istehlak edir.
Vacib tətbiqlər
İdman binaları: Stadionlar (quş yuvasının xarici dəstəyi quruluşu kimi) və 80-150 metr olan ultra böyük sahələri əhatə edən hovuzlar.
Nəqliyyat hubları: hava limanının terminalları (məsələn, Pekin Daxing hava limanının barmaq körpüsü damı), sütunsuz, şəffaf boşluqlara nail olmaq.
Sənaye Bitkiləri: Təyyarə istehsal seminarları, asma kranı sistemi ilə birlikdə.
Sistem quruluşu və yük daşıyan prinsip
Yüksək güclü polad kabellərdən ibarət olan bir gərginlikli bir membran və dəstəkləyici bir quruluşdan ibarətdir, quruluş əvvəlcədən gərginlikdən keçərək sabit, hiperbolik formaya malikdir. Membran yalnız 0,5-1.5 mm qalınlığında və 1 kq / ㎡ -dən az ağırlığında, hələ 50-150 mpa bir gərginlik gücünə malikdir. Kabel şəbəkəsi ilə birləşdirilmiş, 200 metrdən çox dəstəklənməyən spermansiyalara imkan verir.
İnnovativ tətbiq sahələri
Landşaft memarlığı: Stadion kanopları, kommersiya plaza kanopları
Eko-Memarlıq: Bitki mənşəli istixanalar (EDEN Layihəsi, Böyük Britaniya), təbii işıqlandırma təmin etmək üçün ETFE filminin yüksək işıq ötürülməsini (95%) istifadə edərək) istifadə edir
Müvəqqəti memarlıq: Böyük sərgi salonları (dünya ekspozisiya milli pavilyonları), çıxarıla bilən və təkrar istifadə edilə bilər
Struktur xüsusiyyətləri və maddi üstünlükləri
Dairəvi polad borular, truss tipi yaratmaq üçün qaynaqlanan qaynaqlanmış qovşaqlar və ya gusset plitələri ilə bağlanırpolad quruluşuyük daşıyan sistem. Polad boru bölməsinin fırlanma qabiliyyəti H-Bölmə Çelikdən 30% -50% -dən çoxdur və qapalı bölmə, onu rütubətli / aşındırıcı mühit üçün xüsusilə uyğun hala gətirərək əla korroziya müqaviməti təklif edir.
Müxtəlif tətbiq ssenariləri
Sənaye zavodları: ağır maşınlar bitki çatıları (40-60 metr), 30 tondan çox olan dayandırılmış yüklərə tab gətirməyə qadirdir.
Körpü mühəndisliyi: Highway Truss körpüləri (məsələn, Wuhandakı Gutian körpüsü kimi), 150 metrə qədər və beton körpülərlə müqayisədə 60% çəki azaldılması ilə.
Sərgi binaları: Böyük Span Sərgi Sərgi salonları (məsələn, Kanton Sərgisi Kopyalı) düzbucaqlı boru trussesi olan təmiz, estetik cəhətdən xoş bir dizayn əldə edir.
